Quando si tratta di misurare il flusso di fluidi conduttivi, i misuratori di portata elettromagnetici sono una scelta popolare in vari settori. Come fornitore di misuratori di portata elettromagnetici, incontro spesso clienti che sono confusi riguardo alle differenze tra misuratori di portata elettromagnetici a inserzione e a passaggio totale. In questo post del blog, approfondirò le principali distinzioni tra questi due tipi di misuratori di portata per aiutarti a prendere una decisione informata per la tua applicazione specifica.
Principio di funzionamento
Sia i misuratori di portata elettromagnetici a passaggio totale che quelli a inserzione funzionano in base alla legge di Faraday sull'induzione elettromagnetica. Secondo questa legge, quando un fluido conduttivo si muove attraverso un campo magnetico, viene indotta una forza elettromotrice (EMF). L'entità di questo campo elettromagnetico è proporzionale alla velocità del flusso del fluido.
In un misuratore di portata elettromagnetico a passaggio totale, l'intera sezione trasversale del tubo è occupata dal tubo di misura. Il campo magnetico viene generato attraverso l'intero diametro del tubo e gli elettrodi sulla parete interna del tubo rilevano la forza elettromagnetica indotta. Questa configurazione consente una misurazione diretta e accurata del flusso del fluido attraverso l'intero tubo.

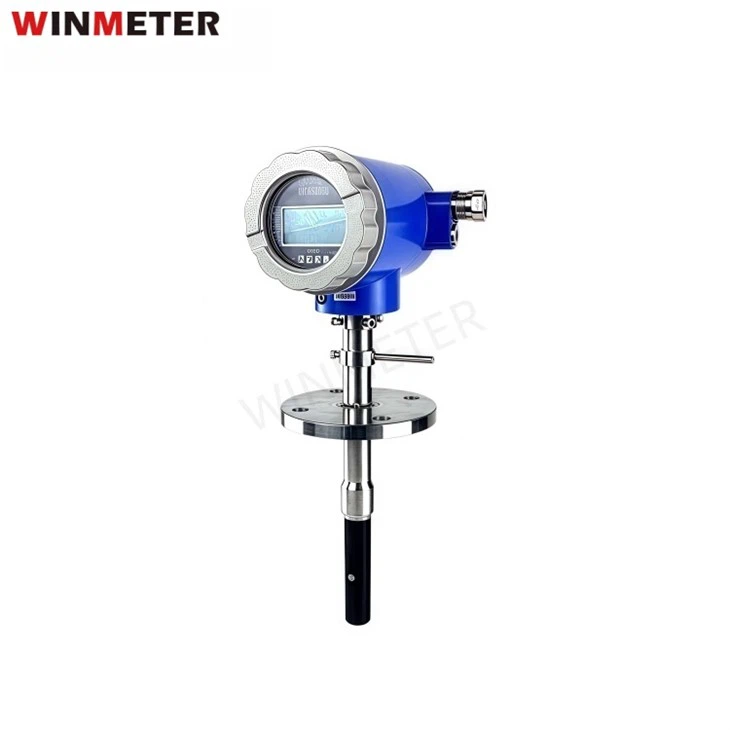

D'altra parte, unMisuratore di portata elettromagnetico ad inserzioneviene inserito nel tubo attraverso una piccola apertura. Tipicamente ha una sonda che si estende nel flusso del fluido. Il campo magnetico viene generato attorno alla sonda e gli elettrodi sulla sonda rilevano l'EMF indotto. Questo tipo di flussometro misura la velocità del flusso in un punto specifico del tubo e la portata complessiva viene quindi calcolata in base alle ipotesi sul profilo di velocità attraverso il tubo.
Installazione
L'installazione di un flussometro elettromagnetico a passaggio totale è un processo più complicato rispetto a un flussometro di tipo ad inserzione. Per un flussometro a passaggio totale, è necessario tagliare il tubo e inserire il flussometro in posizione. Ciò richiede un allineamento e una tenuta adeguati per garantire misurazioni accurate e prevenire perdite. L'installazione può anche richiedere l'interruzione del processo per un certo periodo, il che può essere costoso in termini di tempi di fermo della produzione.
Al contrario, un misuratore di portata elettromagnetico a inserzione può essere installato senza interruzioni significative del sistema di tubazioni esistente. Può essere inserito nel tubo tramite una sella o una valvola a sfera, che in alcuni casi può essere installata mentre l'impianto è ancora in funzione. Ciò rende l'installazione di un flussometro a inserzione più rapida ed economica, soprattutto per tubi di grande diametro dove il costo di un flussometro a passaggio totale può essere proibitivo.
Precisione
I misuratori di portata elettromagnetici a passaggio totale offrono generalmente una precisione maggiore rispetto ai misuratori di portata del tipo ad inserzione. Poiché misurano il flusso attraverso l'intera sezione trasversale del tubo, sono meno influenzati dalle variazioni del profilo di velocità del fluido. Il profilo di velocità in un tubo può essere influenzato da fattori quali la rugosità del tubo, i disturbi del flusso e la presenza di raccordi. Un flussometro a passaggio totale può tenere conto di queste variazioni in modo più efficace, ottenendo misurazioni più precise.
I misuratori di portata elettromagnetici a inserzione, invece, misurano la velocità del flusso in un singolo punto del tubo. La precisione del calcolo della portata complessiva dipende dal presupposto di un profilo di velocità uniforme o noto attraverso il tubo. In realtà il profilo di velocità può variare notevolmente, soprattutto in tubazioni con condizioni di flusso non ideali. Ciò può portare a un certo grado di errore di misurazione, sebbene i moderni misuratori di portata a inserzione con algoritmi avanzati possano mitigare questi problemi in una certa misura.
Costo
Il costo di un flussometro elettromagnetico a passaggio totale è generalmente superiore a quello di un flussometro a inserzione. Ciò è dovuto principalmente alle dimensioni maggiori e al design più complesso del misuratore di portata a passaggio totale. Il costo del contatore stesso, così come i costi di installazione e manutenzione, sono tutti fattori che contribuiscono al costo complessivo più elevato.
I misuratori di portata elettromagnetici ad inserzione sono più economici, soprattutto per tubi di grande diametro. Richiedono meno materiale e sono più facili da installare, il che riduce sia il costo di acquisto iniziale che quello di installazione. Tuttavia, è importante notare che il rapporto costo-efficacia a lungo termine dipende anche dai requisiti di precisione dell'applicazione. Se è essenziale un'elevata precisione, il costo aggiuntivo di un flussometro a passaggio totale può essere giustificato.
Idoneità all'applicazione
I misuratori di portata elettromagnetici a passaggio totale sono ideali per applicazioni in cui è richiesta un'elevata precisione, come nell'industria farmaceutica, alimentare e delle bevande e chimica. Sono adatti anche per applicazioni con tubi di diametro medio-piccolo dove la differenza di costo tra un flussometro a passaggio totale e uno a inserzione non è significativa.
I misuratori di portata elettromagnetici a inserzione sono particolarmente adatti per applicazioni in cui il costo è una delle principali preoccupazioni e dove un elevato grado di precisione non è fondamentale. Sono comunemente utilizzati negli impianti di trattamento delle acque, nei sistemi di irrigazione e nei tubi di grande diametro nell'industria petrolifera e del gas. Possono essere utilizzati anche per misurazioni temporanee della portata o per l'adeguamento di sistemi esistenti senza modifiche importanti.
Manutenzione
Anche i requisiti di manutenzione per i misuratori di portata elettromagnetici a passaggio totale e a inserzione differiscono. I misuratori di portata a passaggio totale possono richiedere una manutenzione più estesa a causa delle dimensioni maggiori e del design più complesso. Gli elettrodi e il tubo di misurazione devono essere ispezionati regolarmente per verificare l'eventuale presenza di usura e incrostazioni. In alcuni casi, potrebbe essere necessario rimuovere l'intero flussometro per la pulizia o la calibrazione.
I misuratori di portata elettromagnetici a inserzione sono generalmente più facili da manutenere. La sonda può essere facilmente rimossa per la pulizia o la sostituzione, se necessario. Poiché la sonda è più piccola e più accessibile, le attività di manutenzione possono essere completate più rapidamente e con meno interruzioni del processo.
Intervallo di flusso
I misuratori di portata elettromagnetici a passaggio totale possono gestire un'ampia gamma di portate, da molto bassa a molto alta. Sono progettati per misurare il flusso attraverso l'intera sezione trasversale del tubo, il che consente loro di misurare con precisione sia i flussi a bassa che ad alta velocità.
I misuratori di portata elettromagnetici a inserzione sono più limitati in termini di portata. Poiché misurano la velocità del flusso in un singolo punto, potrebbero non essere altrettanto accurati a portate molto basse o molto elevate. A basse portate, la forza elettromagnetica indotta potrebbe essere troppo piccola per essere rilevata con precisione, mentre a portate elevate la sonda potrebbe essere soggetta a stress meccanico e danni.
Compatibilità delle dimensioni dei tubi
I misuratori di portata elettromagnetici a passaggio totale sono disponibili in un'ampia gamma di dimensioni di tubi, dai tubi di piccolo diametro utilizzati nelle applicazioni di laboratorio ai tubi di grande diametro utilizzati nei processi industriali. Tuttavia, all’aumentare del diametro del tubo, aumenta significativamente anche il costo di un misuratore di portata a passaggio totale.
I misuratori di portata elettromagnetici ad inserzione sono particolarmente adatti per tubazioni di grosso diametro. Possono essere utilizzati in tubi con diametri che vanno da pochi pollici a diversi piedi. Il loro rapporto costo-efficacia li rende una scelta popolare per applicazioni che coinvolgono tubi di grande diametro in cui un flussometro a passaggio totale potrebbe non essere economicamente vantaggioso.
In conclusione, sia i misuratori di portata elettromagnetici a passaggio totale che quelli a inserzione presentano vantaggi e svantaggi. La scelta tra i due dipende da vari fattori quali requisiti di precisione, vincoli di installazione, costi e applicazione specifica. Se stai cercando un misuratore di portata elettromagnetico e hai bisogno di aiuto per decidere quale tipo è adatto alla tua applicazione, non esitare a contattarci. Il nostro team di esperti può fornirti informazioni dettagliate e indicazioni per assicurarti di selezionare il misuratore di portata più adatto alle tue esigenze. Ci impegniamo a fornire misuratori di portata elettromagnetici di alta qualità e un eccellente servizio clienti. Se hai bisogno di unMisuratore di portata elettromagnetico a passaggio totaleche si tratti di un'applicazione ad alta precisione o di un misuratore di portata a inserzione per una soluzione economicamente vantaggiosa, abbiamo i prodotti e l'esperienza per soddisfare le vostre esigenze. Contattaci oggi per avviare la discussione sull'approvvigionamento e trovare la migliore soluzione di misurazione del flusso per la tua azienda.
