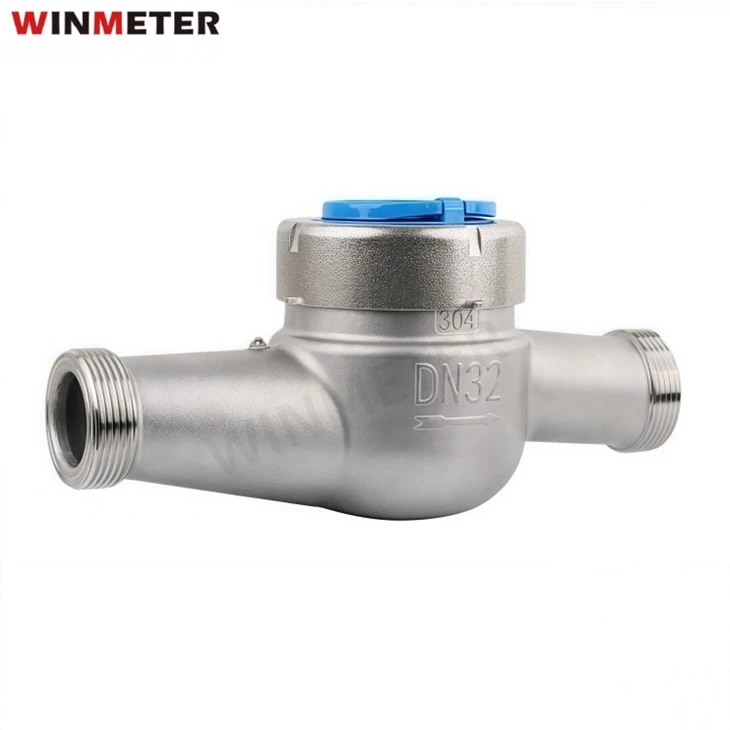

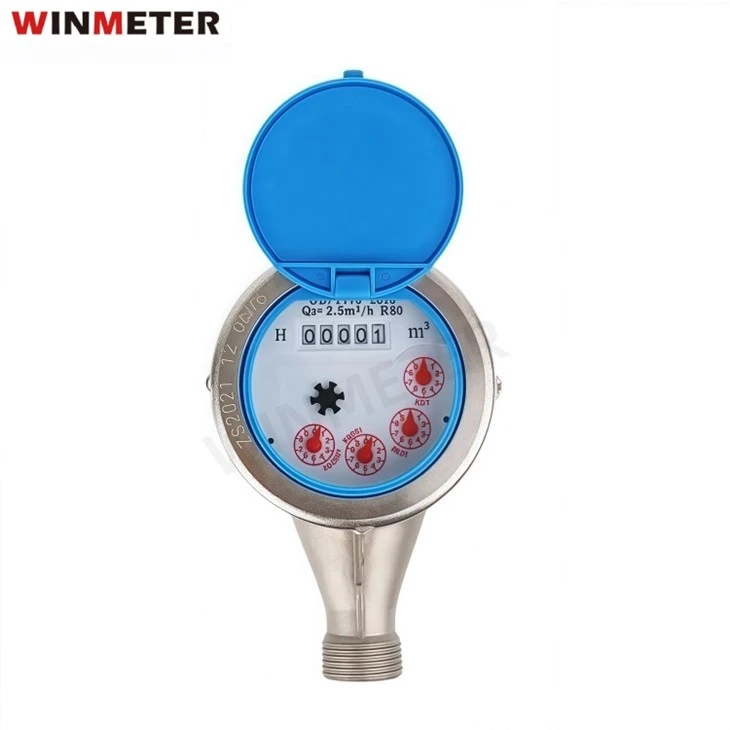

Caratteristiche chiave
- quadrante bagnato: chiaro e facile da leggere
- Corpo in acciaio inossidabile: opzionale, resistente e robusto
- Elevata precisione: soddisfa lo standard di classe B ISO 4064
- Perdita a bassa pressione, flusso elevato: forte flusso d'acqua senza caduta di pressione
- Protezione IP68: resistente alla polvere, sommergibile, affidabile all'uso
- Per acqua fredda e calda: maniglie fino a 90 gradi per acqua calda
- Facile da installare e mantenere: configurazione semplice, poca manutenzione necessaria
- corrosione - resistente: Rust - Materiale a prova, durata di lunga durata
Applicazioni
- Uso residenziale: traccia il consumo di acqua in case/appartamenti
- Uso commerciale/industriale: monitora l'uso dell'acqua negli uffici/fabbriche
- Irrigazione agricola: misura l'acqua per l'irrigazione agricola
- Approvvigionamento municipale: gestisce le reti di distribuzione delle acque cittadine
- Smart Grids: si integra con i sistemi AMI per la gestione delle acque intelligenti
Funzione e condizioni di alimentazione
|
Parametro |
Valore |
|
Principio di misurazione |
Rotary Multi - jet (Dial di Wet) |
|
Materiale del corpo |
Acciaio inossidabile |
|
Alimentazione elettrica |
Nessuna potenza esterna richiesta (misurazione meccanica) |
|
Temperatura dell'acqua |
Freddo: da 0,1 gradi a 50 gradi, caldo: fino a 90 gradi |
|
Classe di protezione |
IP68 |
|
Pressione di lavoro |
Meno o uguale a 1,6 MPa |
|
Intervallo di flusso |
R160 |
|
Posizione di installazione |
Orizzontale / verticale |
|
Output dei dati |
Display meccanico |
|
Controllo della valvola |
Opzionale (per alcuni modelli) |
Caratteristiche delle prestazioni
|
Caratteristica |
Dettagli |
|
Classe di precisione |
Classe B (ISO 4064) |
|
Gamma dinamica |
R160 |
|
Archiviazione dei dati |
Display meccanico |
|
Rilevamento manomissione |
Tamper - Opzioni di sigillo resistenti disponibili |
|
Comunicazione |
Lettura manuale o integrazione AMI disponibile |
Scheda tecnica dei dati (DN15 - DN40)
|
Modello |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
|
Q3 (m³/h) |
2.5 |
4.0 |
6.3 |
10.0 |
16.0 |
|
R (Q3/Q1) |
160 |
160 |
160 |
160 |
160 |
|
Q1 (L/h) |
31.25 |
50.0 |
63.0 |
100.0 |
160.0 |
|
Q4 (m³/h) |
3.125 |
5.0 |
7.875 |
12.5 |
20.0 |
|
Perdita di pressione (ΔP) |
Meno o uguale a 63 kPa |
Perdita di pressione (ΔP) |
Meno o uguale a 63 kPa |
Perdita di pressione (ΔP) |
Meno o uguale a 63 kPa |
|
Precisione |
±2% |
Precisione |
±2% |
Precisione |
±2% |
|
Lunghezza (mm) |
165 |
190 |
260 |
260 |
300 |
|
Discussione di connessione |
G¾B |
G1B |
G1¼B |
G1½B |
G2B |
Parametri
|
Misurare |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
|
Portata minima (Q1) |
31.25 L/h |
50.0 L/h |
63.0 L/h |
100.0 L/h |
160.0 L/h |
|
Portata nominale (Q3) |
2.5 |
4.0 |
6.3 |
10.0 |
16.0 |
|
Portata massima (Q4) |
3.125 |
5.0 |
7.875 |
12.5 |
20.0 |
|
R - valore |
160 |
R - valore |
160 |
R - valore |
160 |
|
Precisione |
±2% |
Precisione |
±2% |
Precisione |
±2% |
